単管式排水立管では、立管下部より後方噴射ノズルを使用する場合は、特殊継手でスムースに通過出来ず。φ12洗浄ホース、φ9洗浄ホースに、内径φ4.0程度のホースを接続する場合の圧力はメインホース圧力の1/3以下に落ちる。
以上が確認された。
- 一、実験日 平成15年10月7日（火）
- 一、場 所 都市基盤整備公団 総合研究所 技術センター 超高層住宅実験タワー
- 一、実験者 集合住宅排水管洗浄協会 技術委員会
- ※圧力の単位はkg/cm2

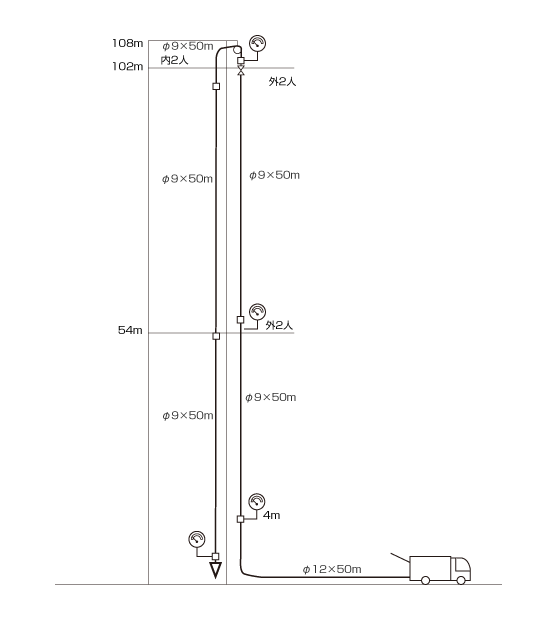

ホース及び人員配置
- 作業分担
- ＊準備作業員ー地上（田中）・最上階（菊地）
- ＊外配管設置ー中野メンテナンス・東京容器・マエダハイジニア・萩原
- ＊内配管設置ー竹部・田崎・アンテック
地上吐出水量測定
| 実験 No |
元圧 | 35F バブル状態 |
ノズル種類 | 15m地点圧力 （2F） |
65m地点圧力 （19F） |
115m地点圧力 （35F） |
260m地点圧力 （地上） |
地上吐出流量 （?/min） |
|---|---|---|---|---|---|---|---|---|
| No1 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
140 | 142 | 130 | ||
| 開状態 | 135 | 116 | 93 | 64 | 23 | |||
| No2 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
146 | 141 | 135 | ||
| 開状態 | 133 | 110 | 85 | 46 | 26 | |||
| No3 | 150kg/cm2 | 閉状態 | ノズルなし | 145 | 141 | 135 | ||
| 開状態 | 130 | 101 | 70 | 21 | 29 | |||
| No4 | 200kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
186 | 187 | 180 | ||
| 開状態 | 176 | 154 | 125 | 81 | 27 | |||
| No5 | 200kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
192 | 182 | 185 | ||
| 開状態 | 174 | 146 | 115 | 60 | 30 | |||
| No6 | 200kg/cm2 | 閉状態 | ノズルなし | 186 | 182 | 180 | ||
| 開状態 | 169 | 135 | 95 | 21 | 34 | |||
| No7 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
230 | 227 | 225 | ||
| 開状態 | 220 | 194 | 162 | 100 | 30.5 | |||
| No8 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
230 | 227 | 225 | ||
| 開状態 | 216 | 186 | 153 | 75 | 34 | |||
| No9 | 250kg/cm2 | 閉状態 | ノズルなし | 231 | 227 | 225 | ||
| 開状態 | 210 | 171 | 123 | 27 | 48 |
54m地点吐出水量測定
| 実験 No |
元圧 | 35F バブル状態 |
ノズル種類 | 15m地点圧力 （2F） |
65m地点圧力 （19F） |
115m地点圧力 （35F） |
260m地点圧力 （地上） |
地上吐出流量 （?/min） |
|---|---|---|---|---|---|---|---|---|
| No1 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
136 | ||||
| 開状態 | 100 | 28 | ||||||
| No2 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
136 | ||||
| 開状態 | 84 | 35 | ||||||
| No3 | 150kg/cm2 | 閉状態 | ノズルなし | 136 | ||||
| 開状態 | 40 | 47 | ||||||
| No4 | 200kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
185 | ||||
| 開状態 | 136 | 33 | ||||||
| No5 | 200kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
180 | ||||
| 開状態 | 115 | 41 | ||||||
| No6 | 200kg/cm2 | 閉状態 | ノズルなし | 180 | ||||
| 開状態 | 55 | 56 | ||||||
| No7 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
240 | ||||
| 開状態 | 180 | 39 | ||||||
| No8 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
236 | ||||
| 開状態 | 152 | 47 | ||||||
| No9 | 250kg/cm2 | 閉状態 | ノズルなし | 235 | ||||
| 開状態 | 75 | 67 |
100m地点吐出水量測定
| 実験 No |
元圧 | 35F バブル状態 |
ノズル種類 | 15m地点圧力 （2F） |
65m地点圧力 （19F） |
115m地点圧力 （35F） |
260m地点圧力 （地上） |
地上吐出流量 （?/min） |
|---|---|---|---|---|---|---|---|---|
| No1 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
130 | ||||
| 開状態 | 75 | 26 | ||||||
| No2 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
128 | ||||
| 開状態 | 60 | 30 | ||||||
| No3 | 150kg/cm2 | 閉状態 | ノズルなし | 127 | ||||
| 開状態 | 25 | 37 | ||||||
| No4 | 200kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
184 | ||||
| 開状態 | 110 | 31 | ||||||
| No5 | 200kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
179 | ||||
| 開状態 | 89 | 36 | ||||||
| No6 | 200kg/cm2 | 閉状態 | ノズルなし | 180 | ||||
| 開状態 | 34 | 46 | ||||||
| No7 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 6穴 |
233 | ||||
| 開状態 | 142 | 35 | ||||||
| No8 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
228 | ||||
| 開状態 | 110 | 41 | ||||||
| No9 | 250kg/cm2 | 閉状態 | ノズルなし | 229 | ||||
| 開状態 | 43 | 51 |
265m地点水平地点吐出水量測定
| 実験 No |
元圧 | 35F バブル状態 |
ノズル種類 | 250m地点圧力 （地上） |
地上吐出流量 （?/min） |
|---|---|---|---|---|---|
| No10 | 150kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
143 | |
| 開状態 | 44 | 21 | |||
| No11 | 250kg/cm2 | 閉状態 | 後方噴射 1.0mm 8穴 |
199 | |
| 開状態 | 62 | 28 |
横枝測定
54m地点測定
| 実験 No |
元圧 | 35F バブル状態 |
ノズル種類 | 15m地点圧力 （2F） |
65m地点圧力 （19F） |
115m地点圧力 （35F） |
260m地点圧力 （地上） |
地上吐出流量 （?/min） |
|---|---|---|---|---|---|---|---|---|
| No1 | 150kg/cm2 | 閉状態 | チェーン ノズル |
|||||
| 開状態 | 125 | 40 | ||||||
| No2 | 200kg/cm2 | 閉状態 | チェーン ノズル |
|||||
| 開状態 | 165 | 50 |
100m地点測定
| 実験 No |
元圧 | 35F バブル状態 |
ノズル種類 | 15m地点圧力 （2F） |
65m地点圧力 （19F） |
115m地点圧力 （35F） |
260m地点圧力 （地上） |
地上吐出流量 （?/min） |
|---|---|---|---|---|---|---|---|---|
| No1 | 150kg/cm2 | 閉状態 | チェーン ノズル |
130 | ||||
| 開状態 | 120 | 35 | ||||||
| No2 | 200kg/cm2 | 閉状態 | チェーン ノズル |
180 | ||||
| 開状態 | 155 | 48 |
